पाँच-अक्ष तेर्सो मेसिनिङ केन्द्र CP श्रृंखला
उत्पादन भिडियो
उत्पादन कन्फिगरेसन
विशेषताहरू
X-अक्ष चरण लेआउट
X-अक्ष रेखीय गाइडको माउन्टिङ प्लेनको उचाइ भिन्नता
रेलले गाइड रेलको बल अवस्था राम्रो छ भनी सुनिश्चित गर्दछ।
खोक्रो पेंच
खोक्रो स्क्रू कूलिंगले उच्च गति सुनिश्चित गर्दछ
स्थिर शुद्धता कायम राख्न मेसिनको सञ्चालन।

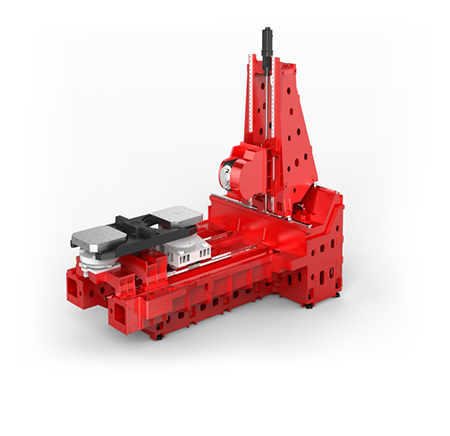

उच्च कठोरता फ्यूजलेज
अगाडि र पछाडिको एकीकृत बेडले तेर्सो सीएनसी मेसिन सेन्टर बेडको कठोरतामा सुधार गर्छ, जसले गर्दा
प्रशोधनको स्थिरता सुनिश्चित गर्दै।
X, Y, Z अक्षहरू सबै रेखीय रोलर गाइडहरू हुन्
X, Y, Z अक्षहरू सबै रेखीय रोलर गाइडहरू हुन्, त्यसैले, उच्च परिशुद्धता
भारी काट्ने काम गर्न सकिन्छ।
५-अक्ष CNC तेर्सो मेसिनिङ केन्द्र X, Y, Z हो अक्षहरू अलाइनियर रोलर गाइड हुन्
उच्च परिशुद्धता र भारी घुमाउरो प्राप्त गर्न, X, Y, Z अक्षहरू सबै रेखीय रोलर गाइड प्रयोग गरेर

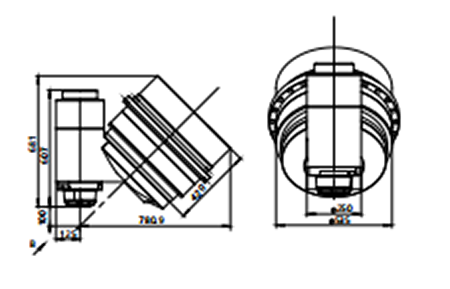

४५° एकल-अक्षSपखेटाHईड
१. स्विङ कोण दायरा ठूलो छ, वर्कपीस प्रशोधनको -३०°-१८०° स्विङ कोणमा हुन सक्छ, एयरोस्पेस पार्ट्स प्रशोधनको लागि उपयुक्त।
२ A63 क्ल्याम्पिङ आर्म स्विङ हेडको कन्फिगरेसन हुन सक्छअटोमोटिभ एकीकृत भाग प्रशोधनको लागि उपयुक्त।

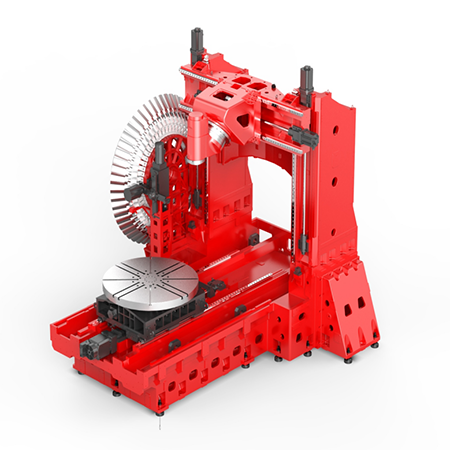

सर्दैCरसबीमSसंरचना, Z-अक्षDदुब्लोSचालक दलहरूMओभSतुरुन्तै
१ ओछ्यान/स्तम्भ/बीम खैरो कास्ट आइरन सामग्रीबाट बनेका छन्, प्रभावकारी रूपमा कम्पनहरू मार्फत अवशोषित गर्न सक्छन्ग्रेफाइट संरचना, सानो विकृति, उत्कृष्ट संरचनात्मक बल र कठोरता।
२ हलुका, छिटो चल्ने गति सुनिश्चित गर्न, चल्ने भागहरू स्टीलबाट बनेका हुन्छन् (≥६० मिटर/मिनेट), उच्च प्रशोधन दक्षता.
३ X/Y/Z अक्ष स्ट्रोक (≥१७०० मिमी), ठूला भागहरू प्रशोधनको लागि उपयुक्त
परिशुद्धताCबत्ती बाल्नुTसक्षम
क्लियरेन्स हटाउनको लागि C शाफ्ट रोलर गियर CAM,५-अक्ष CNC तेर्सो मेसिन केन्द्र उच्च परिशुद्धता र उच्च दक्षता मेसिनिंग सुनिश्चित गर्नुहोस्
खोक्रो पेच
खोक्रो स्क्रू कूलिङले स्थिर शुद्धता कायम राख्न मेसिनको उच्च-गति सञ्चालन सुनिश्चित गर्दछ।

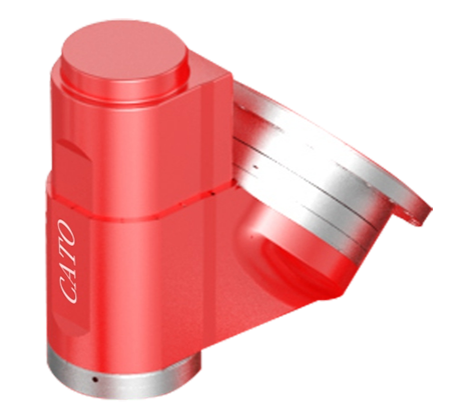

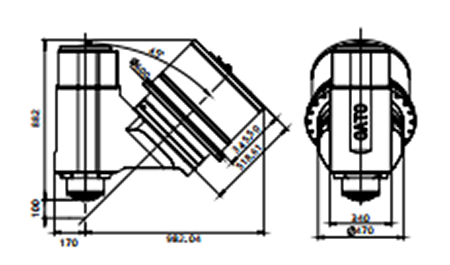

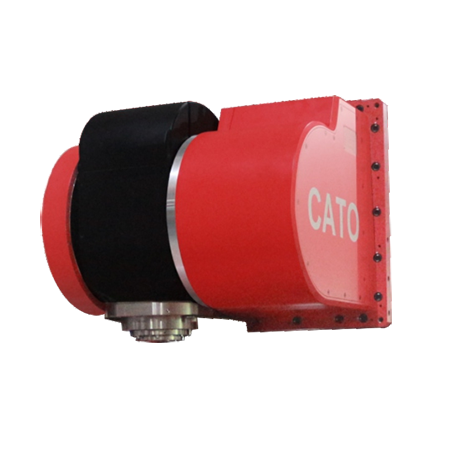

P1 ४५°Sइन्गलAxis (xis) नामक बस्तुSपखेटाHईड
उच्च कठोरता संरचना
फराकिलो प्रशोधन दायराले वर्कपीसहरूको बारम्बार क्ल्याम्पिङ कम गर्न र प्रशोधन शुद्धता र दक्षता सुधार गर्न सक्छ।
उच्च व्यावहारिक अनुकूलन क्षमता, विश्वव्यापी दुई-अक्ष चयनकर्ताले मेसिनको कार्यसम्पादन विस्तार गर्दछ, जुन विशेष अक्ष थप्नु बराबर हो। केही ठूला वर्कपीसहरूमा पनि जुन उल्टाउन सजिलो छैन वा परिशुद्धता आवश्यकताहरूबाट टाढा छ, यो चौथो अक्ष थप्नु भन्दा बढी व्यावहारिक छ।

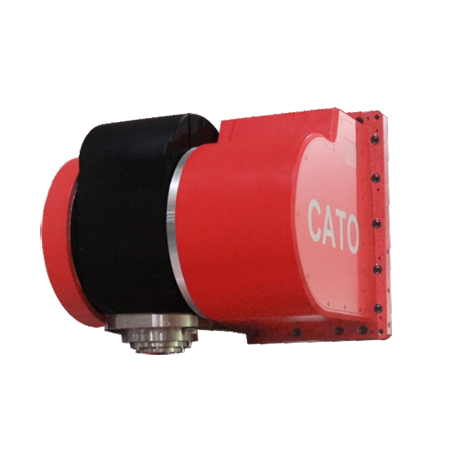

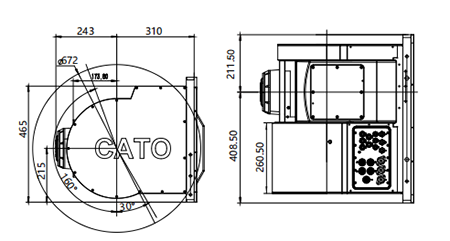

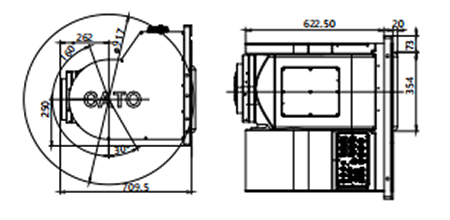

P2 Dदुब्लोSहोल्डरHक्षितिजीयSपखेटाHईड
ए-एक्सट्र्याक्टर सिधै कम-गतिको उच्च-टर्क मोटरद्वारा संचालित हुन्छ, कुनै अवरोध बिना, उच्च परिशुद्धता, र राम्रो गतिशील प्रतिक्रिया प्रदर्शन।
ए-तेलले हाइड्रोलिक क्ल्याम्पहरू अपनाउँछ, जसमा बलियो क्ल्याम्पिङ बल र लामो आयु हुन्छ। सानो आकार र भरपर्दो कार्य
अद्वितीय कोण सीमा उपकरणले ५-अक्ष CNC तेर्सो मेसिनिङ केन्द्र हेड नियन्त्रणलाई सरल बनाउँछ।
उच्च कठोरता सटीक विद्युतीय स्पिन्डल, ठूलो बेयरिङ क्लियरेन्स र उच्च कठोरता।

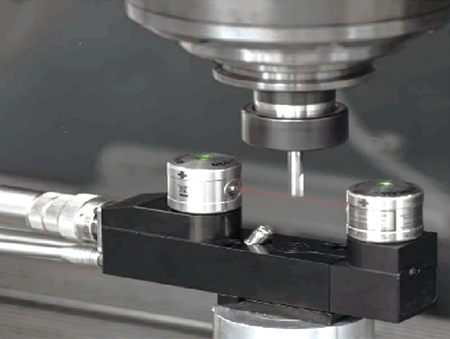

लेजरTओलSएटिंगIउपकरण
उपकरणको आकारको छिटो र सटीक पहिचान, जसले गर्दा लामो समयसम्म प्रयोग गर्न सकियोस् र घिस्रिएन।

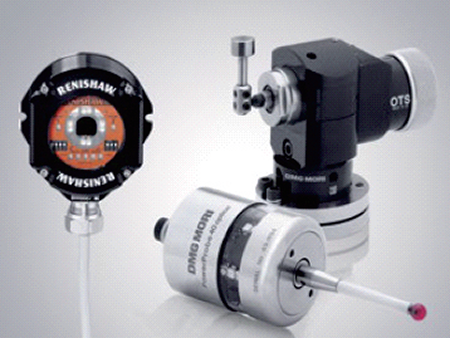

अनलाइनDहटाउनेSप्रणाली
तेर्सो CNC मेसिन सेन्टर उपकरण सेटिङ र वर्कपीस पङ्क्तिबद्धता समय घटाउनुहोस्, र ९०% सहायक समय बचत गर्नुहोस्।

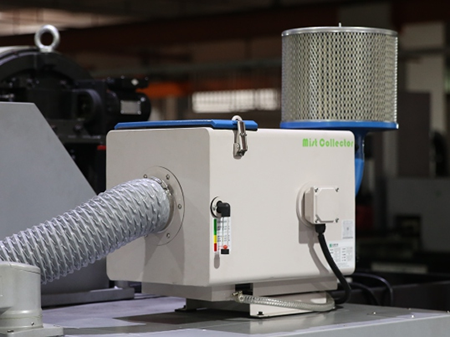

तेलMयोGएथरिङSप्रणाली
हाई पुरीकल्पित कथाक्याशन दर, स्थिर सञ्चालन, मौन आवाजflप्रभावकारी रूपमाfiकार्यशालामा पानीमा घुलनशील हावा र तेलको धुवाँलाई फिल्टर गर्नुहोस् र हावालाई गहिरो रूपमा शुद्ध पार्नुहोस्।

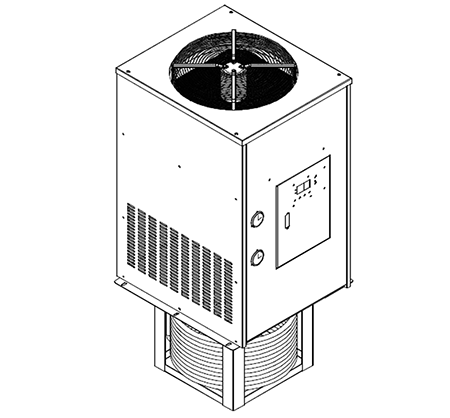

घुम्दैFlयुआईडीCमल बग्नुDउपकरण
प्रणालीले मोड्ने तापक्रम वृद्धि सुनिश्चित गर्न सक्छfl३-५ डिग्री सेल्सियस भित्र तापक्रम।

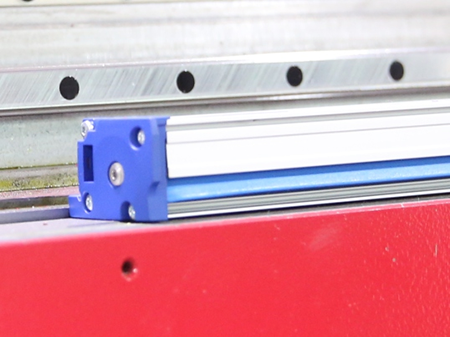

अक्षीयGमूल्याङ्कनRउलेर
मापन गरिएको आउटपुट सिग्नल डिजिटल पल्स हो, जसमा ठूलो पत्ता लगाउने दायरा, उच्च पत्ता लगाउने शुद्धता र द्रुत प्रतिक्रिया गति जस्ता विशेषताहरू छन्।

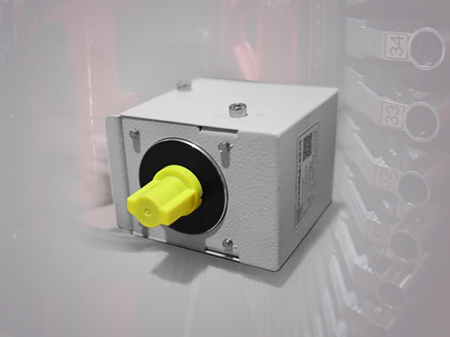

पाँच-अक्ष CNC तेर्सो मेसिनिङ केन्द्र भाँचिएकोउपकरण DहटाउनेIn The पत्रिका
उपकरणमा पत्ता लगाउने एकाइ स्थापना गरिएको छ।पत्रिका, र पत्ता लगाउने प्रक्रिया र प्रशोधन प्रक्रिया एकैसाथ गरिन्छ, प्रशोधन ताललाई असर नगरी।
कार्य तालिकाहरू
मानकRघण्टीSइन्गल-स्टेशनWओर्कबेन्च

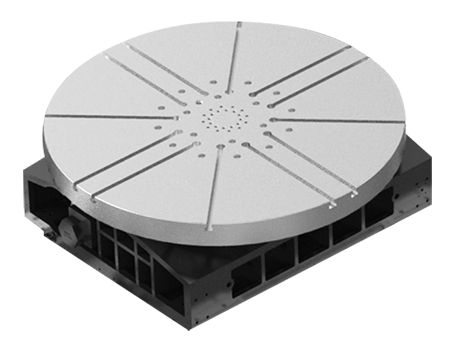

रोलर क्याम ट्रान्समिशन भएको रोटरी टेबल
उच्च दक्षता, कुनै प्रतिक्रिया छैन, मर्मत-रहित, उच्च कठोरता र भारी भार।
०.००१° को न्यूनतम अनुक्रमणिका एकाइ भएको रोटरी तालिका

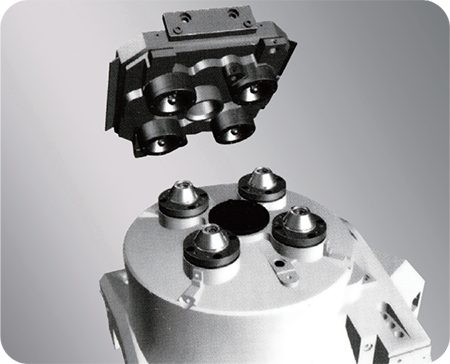

वैकल्पिकDदुब्लोEएक्सचेन्जDदुब्लोSतालिमWओर्कबेन्च
प्यालेट क्ल्याम्पिङ बल प्रयोग गरेर वर्कटेबल बडी र प्यालेट बीचको सम्बन्धलाई ४-बिन्दु कोनद्वारा कडा पारिन्छ।
वर्कटेबल क्ल्याम्पिङ फोर्सले भारी घुमाउनको लागि स्थिर प्रशोधन कायम राख्छ।
एटीसी
उत्पादन दक्षता सुधार गर्न यसलाई लामो बार बोरिङ र ठूलो व्यासको बार मिलिङको लागि प्रयोग गर्न सकिन्छ।
सरल तर अत्यधिक भरपर्दो क्याम संचालित उपकरण परिवर्तन गर्ने उपकरण
उच्च-गति उपकरण परिवर्तन र दीर्घकालीन स्थिर महसुस गर्न सक्छ
नन टर्न समय घटाउने कार्य।
प्राविधिक विशिष्टताहरू
| परियोजना | एकाइ | सीपी८०० | CP800T2 को लागि सोधपुछ पेश गर्नुहोस्, हामी तपाईंलाई 24 घण्टामा सम्पर्क गर्नेछौं। | |
| यात्रा | X/Y/Z अक्ष यात्रा | mm | ८००x८००x७५० | ८००x८००x७५० |
| B अक्ष यात्रा | -३०°-१६०° | -३०°-१६०° | ||
| C अक्ष यात्रा | ३६०° | ३६०° | ||
| स्पिन्डलबाट टेबल सतहसम्मको दूरी (B अक्ष ९० डिग्री तेर्सो) | mm | २९०-१०४० को सम्बन्धित उत्पादनहरू | १६०-९१० को सम्बन्धित उत्पादनहरू | |
| स्पिन्डलबाट टेबल सतहसम्मको दूरी (B अक्ष ० डिग्री ठाडो) | mm | ४७-७९७ को सम्बन्धित उत्पादनहरू | -८३-६६७ | |
| स्पिन्डलबाट टेबल केन्द्रसम्मको दूरी (B अक्ष ९० डिग्री तेर्सो) | mm | -१३५-६६५ | -१३५-६६५ | |
| स्पिन्डलबाट टेबल केन्द्रसम्मको दूरी (B अक्ष ० डिग्री ठाडो) | mm | १०८-९०८ | १०८-९०८ | |
| अधिकतम प्रशोधन दायरा | mm | φ७२०*९१० | φ७२०*९१० | |
| तीन-अक्ष फिड | X/Y/Z अक्ष द्रुत विस्थापन | मि/मिनेट | ६०/६०/६० | ६०/६०/६० |
| फिड गति काट्ने | मिमी/मिनेट | ०-२४००० | ०-२४००० | |
| रोटरी टेबल (C अक्ष) | कार्यतालिकाको संख्या | 1 | २ | |
| डिस्क व्यास | mm | φ६५० | ५००*५०० | |
| अनुमतियोग्य भार | kg | ५०० | ५०० | |
| अधिकतम परिक्रमा गति | आरएमपी | 40 | 40 | |
| स्थिति निर्धारण/दोहोरिने शुद्धता | आर्क.सेकेन्ड | १०/१५ | १०/१५ | |
| B अक्ष | अधिकतम परिक्रमा गति | आरएमपी | 60 | 60 |
| स्थिति निर्धारण/दोहोरिने शुद्धता | आर्क.सेकेन्ड | ८/४ | ८/४ | |
| स्पिन्डल | स्पिन्डल विशिष्टताहरू (स्थापना व्यास/प्रसारण मोड) | mm | १९०/निर्मित | १९०/निर्मित |
| स्पिन्डल टेपर | mm | A63 ले | A63 ले | |
| स्पिन्डल अधिकतम गति | आर/मिनेट | १८००० | १८००० | |
| स्पिन्डल मोटर पावर (निरन्तर/S640%) | kW | ३०/३५ | ३०/३५ | |
| स्पिन्डल मोटर टर्क (निरन्तर/S640%) | एनएम | ७२/८५ | ७२/८५ | |
| उपकरण पत्रिका | उपकरण पत्रिका क्षमता | ५० टि | ५० टि | |
| उपकरण परिवर्तन समय (TT) | S | 7 | 7 | |
| अधिकतम उपकरण व्यास (पूर्ण उपकरण/खाली उपकरण) | mm | ८०/१५० | ८०/१५० | |
| अधिकतम उपकरण लम्बाइ | Mm | ४५० | ४५० | |
| अधिकतम उपकरण तौल | kg | 8 | 8 | |
| Gयुआईडी रेल | एक्स-अक्ष गाइड रेल (स्लाइडहरूको आकार/संख्या) | mm | ४५/२ | ४५/२ |
| Y-अक्ष गाइड रेल (स्लाइडहरूको आकार/संख्या) | mm | ४५/३ | ४५/३ | |
| Z-अक्ष गाइड रेल (स्लाइडहरूको आकार/संख्या) | mm | ४५/२ | ४५/२ | |
| Three-axis प्रसारण | एक्स-अक्ष स्क्रू | N | २आर४०x२० | २आर४०x२० |
| Y-अक्ष स्क्रू | N | २आर४०x२० | २आर४०x२० | |
| Z-अक्ष स्क्रू | N | २आर४०x२० | २आर४०x२० | |
| Three-अक्ष परिशुद्धता | स्थिति निर्धारण शुद्धता | mm | ±०.००५/३०० | ±०.००५/३०० |
| दोहोर्याउनुहोस् स्थिति शुद्धता | mm | ±०.००३/३०० | ±०.००३/३०० | |
| लुब्रिकेसन प्रणाली | लुब्रिकेशन युनिट क्षमता | L | ०.७ | ०.७ |
| लुब्रिकेसनको प्रकार | ग्रीस स्नेहन | ग्रीस स्नेहन | ||
| अन्य | हावा आवश्यकताहरू | किलोग्राम/सेमी² | ≥६ | ≥६ |
| हावा स्रोत प्रवाह | मिमी³/मिनेट | ≥०.५ | ≥०.५ | |
| मेसिनको तौल | KG | १०.५ | 11 | |
| परियोजना | एकाइ | CP1100 को लागि सोधपुछ पेश गर्नुहोस्, हामी तपाईंलाई 24 घण्टामा सम्पर्क गर्नेछौं। | CP1100T2 को लागि सोधपुछ पेश गर्नुहोस्, हामी तपाईंलाई 24 घण्टामा सम्पर्क गर्नेछौं। | |
| यात्रा | X/Y/Z अक्ष यात्रा | mm | ९८०x११४०x६८० | ९८०x११४०x५०० |
| B अक्ष यात्रा | -३०°-१८०° | -३०°-१८०° | ||
| C अक्ष यात्रा | ३६०° | ३६०° | ||
| स्पिन्डलबाट टेबल सतहसम्मको दूरी (B अक्ष ९० डिग्री तेर्सो) | mm | १००-७८० को सम्बन्धित उत्पादनहरू | १००-६०० | |
| स्पिन्डलबाट टेबल सतहसम्मको दूरी (B अक्ष ० डिग्री ठाडो) | mm | ०-६८० को सम्बन्धित उत्पादनहरू | ०-५०० | |
| स्पिन्डलबाट टेबल केन्द्रसम्मको दूरी (B अक्ष ९० डिग्री तेर्सो) | mm | -२६०-७२० | -२६०-७२० | |
| स्पिन्डलबाट टेबल केन्द्रसम्मको दूरी (B अक्ष ० डिग्री ठाडो) | mm | -१६०-८२० | -१६०-८२० | |
| अधिकतम प्रशोधन दायरा | mm | φ११२०*७८० | φ११२०*६०० | |
| तीन-अक्ष फिड | X/Y/Z अक्ष द्रुत विस्थापन | मि/मिनेट | ६०/६०/६० | ६०/६०/६० |
| फिड गति काट्ने | मिमी/मिनेट | ०-२४००० | ०-२४००० | |
| रोटरी टेबल (C अक्ष) | कार्यतालिकाको संख्या | 1 | २ | |
| डिस्क व्यास | mm | φ८०० | ६३०*६३० | |
| अनुमतियोग्य भार | kg | १२०० | १००० | |
| अधिकतम परिक्रमा गति | आरएमपी | 30 | 30 | |
| स्थिति निर्धारण/दोहोरिने शुद्धता | आर्क.सेकेन्ड | १०/१५ | १०/१५ | |
| B अक्ष | अधिकतम परिक्रमा गति | आरएमपी | 50 | 50 |
| स्थिति निर्धारण/दोहोरिने शुद्धता | आर्क.सेकेन्ड | ८/४ | ८/४ | |
| स्पिन्डल | स्पिन्डल विशिष्टताहरू (स्थापना व्यास/प्रसारण मोड) | mm | २३०/निर्मित | २३०/निर्मित |
| स्पिन्डल टेपर | mm | A100 ले | A100 ले | |
| स्पिन्डल अधिकतम गति | आर/मिनेट | १०००० | १०००० | |
| स्पिन्डल मोटर पावर (निरन्तर/S640%) | kW | ५४/६५ | ५४/६५ | |
| स्पिन्डल मोटर टर्क (निरन्तर/S640%) | एनएम | २००/२३० | २००/२३० | |
| उपकरण पत्रिका | उपकरण पत्रिका क्षमता | ५० टि | ५० टि | |
| उपकरण परिवर्तन समय (TT) | S | 8 | 8 | |
| अधिकतम उपकरण व्यास (पूर्ण उपकरण/खाली उपकरण) | mm | १२०/२४० | १२०/२४० | |
| अधिकतम उपकरण लम्बाइ | Mm | ४५० | ४५० | |
| अधिकतम उपकरण तौल | kg | 15 | 15 | |
| Gयुआईडी रेल | एक्स-अक्ष गाइड रेल (स्लाइडहरूको आकार/संख्या) | mm | ५५/२ | ५५/२ |
| Y-अक्ष गाइड रेल (स्लाइडहरूको आकार/संख्या) | mm | ५५/३ | ५५/३ | |
| Z-अक्ष गाइड रेल (स्लाइडहरूको आकार/संख्या) | mm | ५५/२ | ५५/२ | |
| Three-axis प्रसारण | एक्स-अक्ष स्क्रू | N | २आर५०x२० | २आर५०x२० |
| Y-अक्ष स्क्रू | N | २आर५०x२० | २आर५०x२० | |
| Z-अक्ष स्क्रू | N | २आर५०x२० | २आर५०x२० | |
| Three-अक्ष परिशुद्धता | स्थिति निर्धारण शुद्धता | mm | ०.००५/३०० | ०.००५/३०० |
| दोहोर्याउनुहोस् स्थिति शुद्धता | mm | ०.००३/३०० | ०.००३/३०० | |
| लुब्रिकेसन प्रणाली | लुब्रिकेशन युनिट क्षमता | L | ०.७ | ०.७ |
| लुब्रिकेसनको प्रकार | ग्रीस स्नेहन | ग्रीस स्नेहन | ||
| अन्य | हावा आवश्यकताहरू | किलोग्राम/सेमी² | ≥६ | ≥६ |
| हावा स्रोत प्रवाह | मिमी³/मिनेट | ≥०.५ | ≥०.५ | |
| मेसिनको तौल | KG | 23 | 24 | |
| परियोजना | एकाइ | CP1600 को परिचय | CP1600T2 को लागि सोधपुछ पेश गर्नुहोस्, हामी तपाईंलाई 24 घण्टामा सम्पर्क गर्नेछौं। | |
| यात्रा | X/Y/Z अक्ष यात्रा | mm | १५५०x१५४०x१११५ | १५५०x१५४०x९४० |
| B अक्ष यात्रा | -३०°-१८०° | -३०°-१८०° | ||
| C अक्ष यात्रा | ३६०° | ३६०° | ||
| स्पिन्डलबाट टेबल सतहसम्मको दूरी (B अक्ष ९० डिग्री तेर्सो) | mm | १००-१२१५ को सम्बन्धित उत्पादनहरू | १००-१०४० को सम्बन्धित उत्पादनहरू | |
| स्पिन्डलबाट टेबल सतहसम्मको दूरी (B अक्ष ० डिग्री ठाडो) | mm | ०-१११५ को सम्बन्धित उत्पादनहरू | ०-९४० को सम्बन्धित उत्पादनहरू | |
| स्पिन्डलबाट टेबल केन्द्रसम्मको दूरी (B अक्ष ९० डिग्री तेर्सो) | mm | -१६०-१२९० | -१६०-१२९० | |
| स्पिन्डलबाट टेबल केन्द्रसम्मको दूरी (B अक्ष ० डिग्री ठाडो) | mm | -६०-१३९० | -६०-१३९० | |
| अधिकतम प्रशोधन दायरा | mm | φ१४९०*१२१५ | φ१४९०*१०४० | |
| तीन-अक्ष फिड | X/Y/Z अक्ष द्रुत विस्थापन | मि/मिनेट | ४२/४२/४२ | ४२/४२/४२ |
| फिड गति काट्ने | मिमी/मिनेट | ०-२४००० | ०-२४००० | |
| रोटरी टेबल (C अक्ष) | कार्यतालिकाको संख्या | 1 | २ | |
| डिस्क व्यास | mm | φ१२०० | ८००*८०० | |
| अनुमतियोग्य भार | kg | २००० | १८०० | |
| अधिकतम परिक्रमा गति | आरएमपी | 20 | 20 | |
| स्थिति निर्धारण/दोहोरिने शुद्धता | आर्क.सेकेन्ड | १०/१५ | १०/१५ | |
| B अक्ष | अधिकतम परिक्रमा गति | आरएमपी | 50 | 50 |
| स्थिति निर्धारण/दोहोरिने शुद्धता | आर्क.सेकेन्ड | ८/४ | ८/४ | |
| स्पिन्डल | स्पिन्डल विशिष्टताहरू (स्थापना व्यास/प्रसारण मोड) | mm | २३०/निर्मित | २३०/निर्मित |
| स्पिन्डल टेपर | mm | A100 ले | A100 ले | |
| स्पिन्डल अधिकतम गति | आर/मिनेट | १०००० | १०००० | |
| स्पिन्डल मोटर पावर (निरन्तर/S640%) | kW | ५४/६५ | ५४/६५ | |
| स्पिन्डल मोटर टर्क (निरन्तर/S640%) | एनएम | २००/२३० | २००/२३० | |
| उपकरण पत्रिका | उपकरण पत्रिका क्षमता | ५० टि | ५० टि | |
| उपकरण परिवर्तन समय (TT) | S | 8 | 8 | |
| अधिकतम उपकरण व्यास (पूर्ण उपकरण/खाली उपकरण) | mm | १२०/२४० | १२०/२४० | |
| अधिकतम उपकरण लम्बाइ | Mm | ४५० | ४५० | |
| अधिकतम उपकरण तौल | kg | 15 | 15 | |
| Gयुआईडी रेल | एक्स-अक्ष गाइड रेल (स्लाइडहरूको आकार/संख्या) | mm | ६५/२ | ६५/२ |
| Y-अक्ष गाइड रेल (स्लाइडहरूको आकार/संख्या) | mm | ५५/३ | ५५/३ | |
| Z-अक्ष गाइड रेल (स्लाइडहरूको आकार/संख्या) | mm | ५५/२ | ५५/२ | |
| Three-axis प्रसारण | एक्स-अक्ष स्क्रू | N | ५५x१६ | ५५x१६ |
| Y-अक्ष स्क्रू | N | ५५x१६ | ५५x१६ | |
| Z-अक्ष स्क्रू | N | २आर५०x२० | २आर५०x२० | |
| Three-अक्ष परिशुद्धता | स्थिति निर्धारण शुद्धता | mm | ०.००५/३०० | ०.००५/३०० |
| दोहोर्याउनुहोस् स्थिति शुद्धता | mm | ०.००३/३०० | ०.००३/३०० | |
| लुब्रिकेसन प्रणाली | लुब्रिकेशन युनिट क्षमता | L | ०.७ | ०.७ |
| लुब्रिकेसनको प्रकार | ग्रीस स्नेहन | ग्रीस स्नेहन | ||
| अन्य | हावा आवश्यकताहरू | किलोग्राम/सेमी² | ≥६ | ≥६ |
| हावा स्रोत प्रवाह | मिमी³/मिनेट | ≥०.५ | ≥०.५ | |
| मेसिनको तौल | KG | 30 | 31 | |
| परियोजना | एकाइ | CP2000 को परिचय | CPCP2000V को लागि सोधपुछ पेश गर्नुहोस्, हामी तपाईंलाई 24 घण्टामा सम्पर्क गर्नेछौं।2V | |
| यात्रा | X/Y/Z अक्ष यात्रा | mm | २०००x१७००x१४०० | १७००x१७५०x१७०० |
| B अक्ष यात्रा | -३०°-१८०° | -३०°-१६०° | ||
| C अक्ष यात्रा | ३६०° | ०-३६०° | ||
| स्पिन्डलबाट टेबल सतहसम्मको दूरी (B अक्ष ९० डिग्री तेर्सो) | mm | १००-१५०० | -४३-१६५७ | |
| स्पिन्डलबाट टेबल सतहसम्मको दूरी (B अक्ष ० डिग्री ठाडो) | mm | ०-१४०० | २००-१९०० | |
| स्पिन्डलबाट टेबल केन्द्रसम्मको दूरी (B अक्ष ९० डिग्री तेर्सो) | mm | -१०००-१००० | -५७-१६४३ | |
| स्पिन्डलबाट टेबल केन्द्रसम्मको दूरी (B अक्ष ० डिग्री ठाडो) | mm | -९००-११०० | -३००-१४०० | |
| अधिकतम प्रशोधन दायरा | mm | φ१६८०*१५०० | φ१७००*१९०० | |
| तीन-अक्ष फिड | X/Y/Z अक्ष द्रुत विस्थापन | मि/मिनेट | ६०/६०/६० | ६०/९०/९० |
| फिड गति काट्ने | मिमी/मिनेट | ०-२४००० | ०-२४००० | |
| रोटरी टेबल (C अक्ष) | कार्यतालिकाको संख्या | 1 | 1 | |
| डिस्क व्यास | mm | φ१६०० | ८००*८०० | |
| अनुमतियोग्य भार | kg | ३००० | १५०० | |
| अधिकतम परिक्रमा गति | आरएमपी | 20 | 60 | |
| स्थिति निर्धारण/दोहोरिने शुद्धता | आर्क.सेकेन्ड | ६/१० | ८/४ | |
| B अक्ष | अधिकतम परिक्रमा गति | आरएमपी | 50 | 60 |
| स्थिति निर्धारण/दोहोरिने शुद्धता | आर्क.सेकेन्ड | ८/४ | ८/४ | |
| स्पिन्डल | स्पिन्डल विशिष्टताहरू (स्थापना व्यास/प्रसारण मोड) | mm | २३०/निर्मित | १९०/निर्मित |
| स्पिन्डल टेपर | mm | A100 ले | A63 ले | |
| स्पिन्डल अधिकतम गति | आर/मिनेट | १०००० | १८००० | |
| स्पिन्डल मोटर पावर (निरन्तर/S640%) | kW | ५४/६५ | ३०/३५ | |
| स्पिन्डल मोटर टर्क (निरन्तर/S640%) | एनएम | २००/२३० | ७०/८५ | |
| उपकरण पत्रिका | उपकरण पत्रिका क्षमता | ५० टि | ५० टि | |
| उपकरण परिवर्तन समय (TT) | S | 8 | 7 | |
| अधिकतम उपकरण व्यास (पूर्ण उपकरण/खाली उपकरण) | mm | १२०/२४० | ८०/१५० | |
| अधिकतम उपकरण लम्बाइ | Mm | ४५० | ४५० | |
| अधिकतम उपकरण तौल | kg | 15 | 8 | |
| Gयुआईडी रेल | एक्स-अक्ष गाइड रेल (स्लाइडहरूको आकार/संख्या) | mm | ५५/३ | ५५/३ |
| Y-अक्ष गाइड रेल (स्लाइडहरूको आकार/संख्या) | mm | ४५/३ | ४५/३ | |
| Z-अक्ष गाइड रेल (स्लाइडहरूको आकार/संख्या) | mm | ५५/२ | ५५/२ | |
| Three-axis प्रसारण | एक्स-अक्ष स्क्रू | N | ६३×२५ | ६३×२५ |
| Y-अक्ष स्क्रू | N | ५०×२५ | ५०×३२ | |
| Z-अक्ष स्क्रू | N | ५०*२५*२ | ५०*३२*२ | |
| Three-अक्ष परिशुद्धता | स्थिति निर्धारण शुद्धता | mm | ०.००५/३०० | ०.००५/३०० |
| दोहोर्याउनुहोस् स्थिति शुद्धता | mm | ०.००३/३०० | ०.००३/३०० | |
| लुब्रिकेसन प्रणाली | लुब्रिकेशन युनिट क्षमता | L | ०.७ | ०.७ |
| लुब्रिकेसनको प्रकार | ग्रीस स्नेहन | ग्रीस स्नेहन | ||
| अन्य | हावा आवश्यकताहरू | किलोग्राम/सेमी² | ≥६ | ≥६ |
| हावा स्रोत प्रवाह | मिमी³/मिनेट | ≥०.५ | ≥०.५ | |
| मेसिनको तौल | KG | 42 | 42 | |
X-अक्ष चरण लेआउट
X-अक्ष रेखीय गाइडको माउन्टिङ प्लेनको उचाइ भिन्नता
रेलले गाइड रेलको बल अवस्था राम्रो छ भनी सुनिश्चित गर्दछ।
खोक्रो पेंच
खोक्रो स्क्रू कूलिंगले उच्च गति सुनिश्चित गर्दछ
स्थिर शुद्धता कायम राख्न मेसिनको सञ्चालन।
उच्च कठोरता फ्यूजलेज
अगाडि र पछाडिको एकीकृत बेडले मेसिन टूल बेडको कठोरतामा सुधार ल्याउँछ, जसले गर्दा
प्रशोधनको स्थिरता सुनिश्चित गर्दै।
X, Y, Z अक्षहरू सबै रेखीय रोलर गाइडहरू हुन्
X, Y, Z अक्षहरू सबै रेखीय रोलर गाइडहरू हुन्, त्यसैले, उच्च परिशुद्धता
भारी काट्ने काम गर्न सकिन्छ।
X, Y, Z अक्षहरूAपुन:AरेखीयRओलरGयुइड
उच्च परिशुद्धता र भारी काट्ने प्राप्त गर्न, X, Y, Z अक्षहरू सबै रेखीय रोलर गाइड प्रयोग गर्दैछन्।
४५° एकल-अक्षSपखेटाHईड
१. स्विङ कोण दायरा ठूलो छ, वर्कपीस प्रशोधनको -३०°-१८०° स्विङ कोणमा हुन सक्छ, एयरोस्पेस पार्ट्स प्रशोधनको लागि उपयुक्त।
२ A63 क्ल्याम्पिङ आर्म स्विङ हेडको कन्फिगरेसन हुन सक्छ
अटोमोटिभ एकीकृत भाग प्रशोधनको लागि उपयुक्त।
सर्दैCरसबीमSसंरचना, Z-अक्षDदुब्लोSचालक दलहरूMओभSतुरुन्तै
१. ओछ्यान/स्तम्भ/बीम खैरो कास्ट आइरन सामग्रीबाट बनेका हुन्छन्, जसले ग्रेफाइट संरचना, सानो विकृति, उत्कृष्ट संरचनात्मक बल र कठोरता मार्फत कम्पनलाई प्रभावकारी रूपमा अवशोषित गर्न सक्छ।
२ चल्ने भागहरू स्टीलबाट बनेका हुन्छन्, जसले गर्दा हलुका, छिटो चल्ने गति (≥60m/मिनेट), उच्च प्रशोधन दक्षता सुनिश्चित हुन्छ।
३ X/Y/Z अक्ष स्ट्रोक (≥१७०० मिमी), ठूला भागहरू प्रशोधनको लागि उपयुक्त
प्रिसिस्लनCबत्ती बाल्नुTसक्षम
उच्च परिशुद्धता र उच्च दक्षता मेसिनिंग सुनिश्चित गर्न, क्लियरेन्स हटाउन C शाफ्ट रोलर गियर CAM
खोक्रो पेच
खोक्रो स्क्रू कूलिङले स्थिर शुद्धता कायम राख्न मेसिनको उच्च-गति सञ्चालन सुनिश्चित गर्दछ।
P1४५°Sइन्गलAxis (xis) नामक बस्तुSपखेटाHईड
उच्च कठोरता संरचना
फराकिलो प्रशोधन दायराले वर्कपीसहरूको बारम्बार क्ल्याम्पिङ कम गर्न र प्रशोधन शुद्धता र दक्षता सुधार गर्न सक्छ।
उच्च व्यावहारिक अनुकूलन क्षमता, विश्वव्यापी दुई-अक्ष चयनकर्ताले मेसिनको कार्यसम्पादन विस्तार गर्दछ, जुन विशेष अक्ष थप्नु बराबर हो। केही ठूला वर्कपीसहरूमा पनि जुन उल्टाउन सजिलो छैन वा परिशुद्धता आवश्यकताहरूबाट टाढा छ, यो चौथो अक्ष थप्नु भन्दा बढी व्यावहारिक छ।
P2Dदुब्लोSहोल्डरHक्षितिजीयSपखेटाHईड
ए-एक्सट्र्याक्टर सिधै कम-गतिको उच्च-टर्क मोटरद्वारा संचालित हुन्छ, कुनै अवरोध बिना, उच्च परिशुद्धता, र राम्रो गतिशील प्रतिक्रिया प्रदर्शन।
ए-तेलले हाइड्रोलिक क्ल्याम्पहरू अपनाउँछ, जसमा बलियो क्ल्याम्पिङ बल र लामो आयु हुन्छ। सानो आकार र भरपर्दो कार्य
अद्वितीय कोण सीमा उपकरणले टाउको नियन्त्रणलाई सरल बनाउँछ।
उच्च कठोरता सटीक विद्युतीय स्पिन्डल, ठूलो बेयरिङ क्लियरेन्स र उच्च कठोरता।
P3४५°Sइन्गलAxis (xis) नामक बस्तुSपखेटाHईड
उच्च कठोरता संरचना
फराकिलो प्रशोधन दायराले वर्कपीसहरूको बारम्बार क्ल्याम्पिङ कम गर्न र प्रशोधन शुद्धता र दक्षता सुधार गर्न सक्छ।
उच्च व्यावहारिक अनुकूलन क्षमता, विश्वव्यापी दुई-अक्ष चयनकर्ताले मेसिनको कार्यसम्पादन विस्तार गर्दछ, जुन विशेष अक्ष थप्नु बराबर हो। केही ठूला वर्कपीसहरूमा पनि जुन उल्टाउन सजिलो छैन वा परिशुद्धता आवश्यकताहरूबाट टाढा छ, यो चौथो अक्ष थप्नु भन्दा बढी व्यावहारिक छ।
P4 Dदुब्लोSहोल्डरHक्षितिजीयSपखेटाHईड
ए-एक्सट्र्याक्टर सिधै कम-गतिको उच्च-टर्क मोटरद्वारा संचालित हुन्छ, कुनै अवरोध बिना, उच्च परिशुद्धता, र राम्रो गतिशील प्रतिक्रिया प्रदर्शन।
ए-तेलले हाइड्रोलिक क्ल्याम्पहरू अपनाउँछ, जसमा बलियो क्ल्याम्पिङ बल र लामो आयु हुन्छ। सानो आकार र भरपर्दो कार्य
अद्वितीय कोण सीमा उपकरणले टाउको नियन्त्रणलाई सरल बनाउँछ।
उच्च कठोरता सटीक विद्युतीय स्पिन्डल, ठूलो बेयरिङ क्लियरेन्स र उच्च कठोरता।
लेजरTओलSएटिंगIउपकरण
उपकरणको आकारको छिटो र सटीक पहिचान, जसले गर्दा लामो समयसम्म प्रयोग गर्न सकियोस् र घिस्रिएन।
अनलाइनDहटाउनेSप्रणाली
उपकरण सेटिङ र वर्कपीस पङ्क्तिबद्धता समय घटाउनुहोस्, र ९०% सहायक समय बचत गर्नुहोस्।
तेलMयोGएथरिङSप्रणाली
उच्च शुद्धीकरण क्यासन दर, स्थिर सञ्चालन, मौन आवाज भुइँ। कार्यशालामा पानीमा घुलनशील हावा र तेलको धुवाँको धुवाँलाई प्रभावकारी रूपमा फिल्टर गर्नुहोस् र हावालाई गहिरो रूपमा शुद्ध गर्नुहोस्।
काट्नेFlयुआईडीCमल बग्नुDउपकरण
यो प्रणालीले काट्ने तरल पदार्थको तापक्रम ३-५ डिग्री सेल्सियस भित्र वृद्धि सुनिश्चित गर्न सक्छ।
अक्षीयGमूल्याङ्कनRउलेर
मापन गरिएको आउटपुट सिग्नल डिजिटल पल्स हो, जसमा ठूलो पत्ता लगाउने दायरा, उच्च पत्ता लगाउने शुद्धता र द्रुत प्रतिक्रिया गति जस्ता विशेषताहरू छन्।
भाँचिएकोउपकरण DहटाउनेIरTउनीपत्रिका
पत्ता लगाउने युनिट उपकरण पत्रिकामा स्थापना गरिएको छ, र पत्ता लगाउने प्रक्रिया र प्रशोधन प्रक्रिया एकैसाथ गरिन्छ, प्रशोधन बीटलाई असर नगरी।
कार्य तालिकाहरू
मानकRऔँलाSइन्गल-स्टेशनWओर्कबेन्च
रोलर क्याम ट्रान्समिशन भएको रोटरी टेबल
उच्च दक्षता, कुनै प्रतिक्रिया छैन, मर्मत-रहित, उच्च कठोरता र भारी भार।
०.००१° को न्यूनतम अनुक्रमणिका एकाइ भएको रोटरी तालिका
वैकल्पिकDदुब्लोEएक्सचेन्जDदुब्लोSतालिमWओर्कबेन्च
प्यालेट क्ल्याम्पिङ बल प्रयोग गरेर वर्कटेबल बडी र प्यालेट बीचको सम्बन्धलाई ४-बिन्दु कोनद्वारा कडा पारिन्छ।
वर्कटेबल क्ल्याम्पिङ फोर्सले भारी काटनको लागि स्थिर प्रशोधन कायम राख्छ।
एटीसी
उत्पादन दक्षता सुधार गर्न यसलाई लामो बार बोरिङ र ठूलो व्यासको बार मिलिङको लागि प्रयोग गर्न सकिन्छ।
सरल तर अत्यधिक भरपर्दो क्याम संचालित उपकरण परिवर्तन गर्ने उपकरण
उच्च-गति उपकरण परिवर्तन र दीर्घकालीन स्थिर महसुस गर्न सक्छ
काट्ने समय घटाउने कार्य।
| परियोजना | एकाइ | सीपी८०० | CP800T2 को लागि सोधपुछ पेश गर्नुहोस्, हामी तपाईंलाई 24 घण्टामा सम्पर्क गर्नेछौं। | |
| यात्रा | X/Y/Z अक्ष यात्रा | mm | ८००x८००x७५० | ८००x८००x७५० |
| B अक्ष यात्रा | -३०°-१६०° | -३०°-१६०° | ||
| C अक्ष यात्रा | ३६०° | ३६०° | ||
| स्पिन्डलबाट टेबल सतहसम्मको दूरी (B अक्ष ९० डिग्री तेर्सो) | mm | २९०-१०४० को सम्बन्धित उत्पादनहरू | १६०-९१० को सम्बन्धित उत्पादनहरू | |
| स्पिन्डलबाट टेबल सतहसम्मको दूरी (B अक्ष ० डिग्री ठाडो) | mm | ४७-७९७ को सम्बन्धित उत्पादनहरू | -८३-६६७ | |
| स्पिन्डलबाट टेबल केन्द्रसम्मको दूरी (B अक्ष ९० डिग्री तेर्सो) | mm | -१३५-६६५ | -१३५-६६५ | |
| स्पिन्डलबाट टेबल केन्द्रसम्मको दूरी (B अक्ष ० डिग्री ठाडो) | mm | १०८-९०८ | १०८-९०८ | |
| अधिकतम प्रशोधन दायरा | mm | φ७२०*९१० | φ७२०*९१० | |
| तीन-अक्ष फिड | X/Y/Z अक्ष द्रुत विस्थापन | मि/मिनेट | ६०/६०/६० | ६०/६०/६० |
| फिड गति काट्ने | मिमी/मिनेट | ०-२४००० | ०-२४००० | |
| रोटरी टेबल (C अक्ष) | कार्यतालिकाको संख्या | 1 | २ | |
| डिस्क व्यास | mm | φ६५० | ५००*५०० | |
| अनुमतियोग्य भार | kg | ५०० | ५०० | |
| अधिकतम परिक्रमा गति | आरएमपी | 40 | 40 | |
| स्थिति निर्धारण/दोहोरिने शुद्धता | आर्क.सेकेन्ड | १०/१५ | १०/१५ | |
| B अक्ष | अधिकतम परिक्रमा गति | आरएमपी | 60 | 60 |
| स्थिति निर्धारण/दोहोरिने शुद्धता | आर्क.सेकेन्ड | ८/४ | ८/४ | |
| स्पिन्डल | स्पिन्डल विशिष्टताहरू (स्थापना व्यास/प्रसारण मोड) | mm | १९०/निर्मित | १९०/निर्मित |
| स्पिन्डल टेपर | mm | A63 ले | A63 ले | |
| स्पिन्डल अधिकतम गति | आर/मिनेट | १८००० | १८००० | |
| स्पिन्डल मोटर पावर (निरन्तर/S640%) | kW | ३०/३५ | ३०/३५ | |
| स्पिन्डल मोटर टर्क (निरन्तर/S640%) | एनएम | ७२/८५ | ७२/८५ | |
| उपकरण पत्रिका | उपकरण पत्रिका क्षमता | ५० टि | ५० टि | |
| उपकरण परिवर्तन समय (TT) | S | 7 | 7 | |
| अधिकतम उपकरण व्यास (पूर्ण उपकरण/खाली उपकरण) | mm | ८०/१५० | ८०/१५० | |
| अधिकतम उपकरण लम्बाइ | Mm | ४५० | ४५० | |
| अधिकतम उपकरण तौल | kg | 8 | 8 | |
| गाइड रेल | एक्स-अक्ष गाइड रेल (स्लाइडहरूको आकार/संख्या) | mm | ४५/२ | ४५/२ |
| Y-अक्ष गाइड रेल (स्लाइडहरूको आकार/संख्या) | mm | ४५/३ | ४५/३ | |
| Z-अक्ष गाइड रेल (स्लाइडहरूको आकार/संख्या) | mm | ४५/२ | ४५/२ | |
| तीन-अक्ष प्रसारण | एक्स-अक्ष स्क्रू | N | २आर४०x२० | २आर४०x२० |
| Y-अक्ष स्क्रू | N | २आर४०x२० | २आर४०x२० | |
| Z-अक्ष स्क्रू | N | २आर४०x२० | २आर४०x२० | |
| तीन-अक्ष परिशुद्धता | स्थिति निर्धारण शुद्धता | mm | ±०.००५/३०० | ±०.००५/३०० |
| दोहोर्याउनुहोस् स्थिति शुद्धता | mm | ±०.००३/३०० | ±०.००३/३०० | |
| लुब्रिकेसन प्रणाली | लुब्रिकेशन युनिट क्षमता | L | ०.७ | ०.७ |
| लुब्रिकेसनको प्रकार | ग्रीस स्नेहन | ग्रीस स्नेहन | ||
| अन्य | हावा आवश्यकताहरू | किलोग्राम/सेमी² | ≥६ | ≥६ |
| हावा स्रोत प्रवाह | मिमी³/मिनेट | ≥०.५ | ≥०.५ | |
| मेसिनको तौल | KG | १०.५ | 11 | |
| परियोजना | एकाइ | CP1100 को लागि सोधपुछ पेश गर्नुहोस्, हामी तपाईंलाई 24 घण्टामा सम्पर्क गर्नेछौं। | CP1100T2 को लागि सोधपुछ पेश गर्नुहोस्, हामी तपाईंलाई 24 घण्टामा सम्पर्क गर्नेछौं। | |
| यात्रा | X/Y/Z अक्ष यात्रा | mm | ९८०x११४०x६८० | ९८०x११४०x५०० |
| B अक्ष यात्रा | -३०°-१८०° | -३०°-१८०° | ||
| C अक्ष यात्रा | ३६०° | ३६०° | ||
| स्पिन्डलबाट टेबल सतहसम्मको दूरी (B अक्ष ९० डिग्री तेर्सो) | mm | १००-७८० को सम्बन्धित उत्पादनहरू | १००-६०० | |
| स्पिन्डलबाट टेबल सतहसम्मको दूरी (B अक्ष ० डिग्री ठाडो) | mm | ०-६८० को सम्बन्धित उत्पादनहरू | ०-५०० | |
| स्पिन्डलबाट टेबल केन्द्रसम्मको दूरी (B अक्ष ९० डिग्री तेर्सो) | mm | -२६०-७२० | -२६०-७२० | |
| स्पिन्डलबाट टेबल केन्द्रसम्मको दूरी (B अक्ष ० डिग्री ठाडो) | mm | -१६०-८२० | -१६०-८२० | |
| अधिकतम प्रशोधन दायरा | mm | φ११२०*७८० | φ११२०*६०० | |
| तीन-अक्ष फिड | X/Y/Z अक्ष द्रुत विस्थापन | मि/मिनेट | ६०/६०/६० | ६०/६०/६० |
| फिड गति काट्ने | मिमी/मिनेट | ०-२४००० | ०-२४००० | |
| रोटरी टेबल (C अक्ष) | कार्यतालिकाको संख्या | 1 | २ | |
| डिस्क व्यास | mm | φ८०० | ६३०*६३० | |
| अनुमतियोग्य भार | kg | १२०० | १००० | |
| अधिकतम परिक्रमा गति | आरएमपी | 30 | 30 | |
| स्थिति निर्धारण/दोहोरिने शुद्धता | आर्क.सेकेन्ड | १०/१५ | १०/१५ | |
| B अक्ष | अधिकतम परिक्रमा गति | आरएमपी | 50 | 50 |
| स्थिति निर्धारण/दोहोरिने शुद्धता | आर्क.सेकेन्ड | ८/४ | ८/४ | |
| स्पिन्डल | स्पिन्डल विशिष्टताहरू (स्थापना व्यास/प्रसारण मोड) | mm | २३०/निर्मित | २३०/निर्मित |
| स्पिन्डल टेपर | mm | A100 ले | A100 ले | |
| स्पिन्डल अधिकतम गति | आर/मिनेट | १०००० | १०००० | |
| स्पिन्डल मोटर पावर (निरन्तर/S640%) | kW | ५४/६५ | ५४/६५ | |
| स्पिन्डल मोटर टर्क (निरन्तर/S640%) | एनएम | २००/२३० | २००/२३० | |
| उपकरण पत्रिका | उपकरण पत्रिका क्षमता | ५० टि | ५० टि | |
| उपकरण परिवर्तन समय (TT) | S | 8 | 8 | |
| अधिकतम उपकरण व्यास (पूर्ण उपकरण/खाली उपकरण) | mm | १२०/२४० | १२०/२४० | |
| अधिकतम उपकरण लम्बाइ | Mm | ४५० | ४५० | |
| अधिकतम उपकरण तौल | kg | 15 | 15 | |
| गाइड रेल | एक्स-अक्ष गाइड रेल (स्लाइडहरूको आकार/संख्या) | mm | ५५/२ | ५५/२ |
| Y-अक्ष गाइड रेल (स्लाइडहरूको आकार/संख्या) | mm | ५५/३ | ५५/३ | |
| Z-अक्ष गाइड रेल (स्लाइडहरूको आकार/संख्या) | mm | ५५/२ | ५५/२ | |
| तीन-अक्ष प्रसारण | एक्स-अक्ष स्क्रू | N | २आर५०x२० | २आर५०x२० |
| Y-अक्ष स्क्रू | N | २आर५०x२० | २आर५०x२० | |
| Z-अक्ष स्क्रू | N | २आर५०x२० | २आर५०x२० | |
| तीन-अक्ष परिशुद्धता | स्थिति निर्धारण शुद्धता | mm | ०.००५/३०० | ०.००५/३०० |
| दोहोर्याउनुहोस् स्थिति शुद्धता | mm | ०.००३/३०० | ०.००३/३०० | |
| लुब्रिकेसन प्रणाली | लुब्रिकेशन युनिट क्षमता | L | ०.७ | ०.७ |
| लुब्रिकेसनको प्रकार | ग्रीस स्नेहन | ग्रीस स्नेहन | ||
| अन्य | हावा आवश्यकताहरू | किलोग्राम/सेमी² | ≥६ | ≥६ |
| हावा स्रोत प्रवाह | मिमी³/मिनेट | ≥०.५ | ≥०.५ | |
| मेसिनको तौल | KG | 23 | 24 | |
| परियोजना | एकाइ | CP1600 को परिचय | CP1600T2 को लागि सोधपुछ पेश गर्नुहोस्, हामी तपाईंलाई 24 घण्टामा सम्पर्क गर्नेछौं। | |
| यात्रा | X/Y/Z अक्ष यात्रा | mm | १५५०x१५४०x१११५ | १५५०x१५४०x९४० |
| B अक्ष यात्रा | -३०°-१८०° | -३०°-१८०° | ||
| C अक्ष यात्रा | ३६०° | ३६०° | ||
| स्पिन्डलबाट टेबल सतहसम्मको दूरी (B अक्ष ९० डिग्री तेर्सो) | mm | १००-१२१५ को सम्बन्धित उत्पादनहरू | १००-१०४० को सम्बन्धित उत्पादनहरू | |
| स्पिन्डलबाट टेबल सतहसम्मको दूरी (B अक्ष ० डिग्री ठाडो) | mm | ०-१११५ को सम्बन्धित उत्पादनहरू | ०-९४० को सम्बन्धित उत्पादनहरू | |
| स्पिन्डलबाट टेबल केन्द्रसम्मको दूरी (B अक्ष ९० डिग्री तेर्सो) | mm | -१६०-१२९० | -१६०-१२९० | |
| स्पिन्डलबाट टेबल केन्द्रसम्मको दूरी (B अक्ष ० डिग्री ठाडो) | mm | -६०-१३९० | -६०-१३९० | |
| अधिकतम प्रशोधन दायरा | mm | φ१४९०*१२१५ | φ१४९०*१०४० | |
| तीन-अक्ष फिड | X/Y/Z अक्ष द्रुत विस्थापन | मि/मिनेट | ४२/४२/४२ | ४२/४२/४२ |
| फिड गति काट्ने | मिमी/मिनेट | ०-२४००० | ०-२४००० | |
| रोटरी टेबल (C अक्ष) | कार्यतालिकाको संख्या | 1 | २ | |
| डिस्क व्यास | mm | φ१२०० | ८००*८०० | |
| अनुमतियोग्य भार | kg | २००० | १८०० | |
| अधिकतम परिक्रमा गति | आरएमपी | 20 | 20 | |
| स्थिति निर्धारण/दोहोरिने शुद्धता | आर्क.सेकेन्ड | १०/१५ | १०/१५ | |
| B अक्ष | अधिकतम परिक्रमा गति | आरएमपी | 50 | 50 |
| स्थिति निर्धारण/दोहोरिने शुद्धता | आर्क.सेकेन्ड | ८/४ | ८/४ | |
| स्पिन्डल | स्पिन्डल विशिष्टताहरू (स्थापना व्यास/प्रसारण मोड) | mm | २३०/निर्मित | २३०/निर्मित |
| स्पिन्डल टेपर | mm | A100 ले | A100 ले | |
| स्पिन्डल अधिकतम गति | आर/मिनेट | १०००० | १०००० | |
| स्पिन्डल मोटर पावर (निरन्तर/S640%) | kW | ५४/६५ | ५४/६५ | |
| स्पिन्डल मोटर टर्क (निरन्तर/S640%) | एनएम | २००/२३० | २००/२३० | |
| उपकरण पत्रिका | उपकरण पत्रिका क्षमता | ५० टि | ५० टि | |
| उपकरण परिवर्तन समय (TT) | S | 8 | 8 | |
| अधिकतम उपकरण व्यास (पूर्ण उपकरण/खाली उपकरण) | mm | १२०/२४० | १२०/२४० | |
| अधिकतम उपकरण लम्बाइ | Mm | ४५० | ४५० | |
| अधिकतम उपकरण तौल | kg | 15 | 15 | |
| गाइड रेल | एक्स-अक्ष गाइड रेल (स्लाइडहरूको आकार/संख्या) | mm | ६५/२ | ६५/२ |
| Y-अक्ष गाइड रेल (स्लाइडहरूको आकार/संख्या) | mm | ५५/३ | ५५/३ | |
| Z-अक्ष गाइड रेल (स्लाइडहरूको आकार/संख्या) | mm | ५५/२ | ५५/२ | |
| तीन-अक्ष प्रसारण | एक्स-अक्ष स्क्रू | N | ५५×१६ | ५५×१६ |
| Y-अक्ष स्क्रू | N | ५५×१६ | ५५×१६ | |
| Z-अक्ष स्क्रू | N | २आर५०x२० | २आर५०x२० | |
| तीन-अक्ष परिशुद्धता | स्थिति निर्धारण शुद्धता | mm | ०.००५/३०० | ०.००५/३०० |
| दोहोर्याउनुहोस् स्थिति शुद्धता | mm | ०.००३/३०० | ०.००३/३०० | |
| लुब्रिकेसन प्रणाली | लुब्रिकेशन युनिट क्षमता | L | ०.७ | ०.७ |
| लुब्रिकेसनको प्रकार | ग्रीस स्नेहन | ग्रीस स्नेहन | ||
| अन्य | हावा आवश्यकताहरू | किलोग्राम/सेमी² | ≥६ | ≥६ |
| हावा स्रोत प्रवाह | मिमी³/मिनेट | ≥०.५ | ≥०.५ | |
| मेसिनको तौल | KG | 30 | 31 | |
| परियोजना | एकाइ | CP2000 को परिचय | CPCP2000V को लागि सोधपुछ पेश गर्नुहोस्, हामी तपाईंलाई 24 घण्टामा सम्पर्क गर्नेछौं।2V | |
| यात्रा | X/Y/Z अक्ष यात्रा | mm | २०००x१७००x१४०० | १७००x१७५०x१७०० |
| B अक्ष यात्रा | -३०°-१८०° | -३०°-१६०° | ||
| C अक्ष यात्रा | ३६०° | ०-३६०° | ||
| स्पिन्डलबाट टेबल सतहसम्मको दूरी (B अक्ष ९० डिग्री तेर्सो) | mm | १००-१५०० | -४३-१६५७ | |
| स्पिन्डलबाट टेबल सतहसम्मको दूरी (B अक्ष ० डिग्री ठाडो) | mm | ०-१४०० | २००-१९०० | |
| स्पिन्डलबाट टेबल केन्द्रसम्मको दूरी (B अक्ष ९० डिग्री तेर्सो) | mm | -१०००-१००० | -५७-१६४३ | |
| स्पिन्डलबाट टेबल केन्द्रसम्मको दूरी (B अक्ष ० डिग्री ठाडो) | mm | -९००-११०० | -३००-१४०० | |
| अधिकतम प्रशोधन दायरा | mm | φ१६८०*१५०० | φ१७००*१९०० | |
| तीन-अक्ष फिड | X/Y/Z अक्ष द्रुत विस्थापन | मि/मिनेट | ६०/६०/६० | ६०/९०/९० |
| फिड गति काट्ने | मिमी/मिनेट | ०-२४००० | ०-२४००० | |
| रोटरी टेबल (C अक्ष) | कार्यतालिकाको संख्या | 1 | 1 | |
| डिस्क व्यास | mm | φ१६०० | ८००*८०० | |
| अनुमतियोग्य भार | kg | ३००० | १५०० | |
| अधिकतम परिक्रमा गति | आरएमपी | 20 | 60 | |
| स्थिति निर्धारण/दोहोरिने शुद्धता | आर्क.सेकेन्ड | ६/१० | ८/४ | |
| B अक्ष | अधिकतम परिक्रमा गति | आरएमपी | 50 | 60 |
| स्थिति निर्धारण/दोहोरिने शुद्धता | आर्क.सेकेन्ड | ८/४ | ८/४ | |
| स्पिन्डल | स्पिन्डल विशिष्टताहरू (स्थापना व्यास/प्रसारण मोड) | mm | २३०/निर्मित | १९०/निर्मित |
| स्पिन्डल टेपर | mm | A100 ले | A63 ले | |
| स्पिन्डल अधिकतम गति | आर/मिनेट | १०००० | १८००० | |
| स्पिन्डल मोटर पावर (निरन्तर/S640%) | kW | ५४/६५ | ३०/३५ | |
| स्पिन्डल मोटर टर्क (निरन्तर/S640%) | एनएम | २००/२३० | ७०/८५ | |
| उपकरण पत्रिका | उपकरण पत्रिका क्षमता | ५० टि | ५० टि | |
| उपकरण परिवर्तन समय (TT) | S | 8 | 7 | |
| अधिकतम उपकरण व्यास (पूर्ण उपकरण/खाली उपकरण) | mm | १२०/२४० | ८०/१५० | |
| अधिकतम उपकरण लम्बाइ | Mm | ४५० | ४५० | |
| अधिकतम उपकरण तौल | kg | 15 | 8 | |
| गाइड रेल | एक्स-अक्ष गाइड रेल (स्लाइडहरूको आकार/संख्या) | mm | ५५/३ | ५५/३ |
| Y-अक्ष गाइड रेल (स्लाइडहरूको आकार/संख्या) | mm | ४५/३ | ४५/३ | |
| Z-अक्ष गाइड रेल (स्लाइडहरूको आकार/संख्या) | mm | ५५/२ | ५५/२ | |
| तीन-अक्ष प्रसारण | एक्स-अक्ष स्क्रू | N | ६३×२५ | ६३×२५ |
| Y-अक्ष स्क्रू | N | ५०×२५ | ५०×३२ | |
| Z-अक्ष स्क्रू | N | ५०*२५*२ | ५०*३२*२ | |
| तीन-अक्ष परिशुद्धता | स्थिति निर्धारण शुद्धता | mm | ०.००५/३०० | ०.००५/३०० |
| दोहोर्याउनुहोस् स्थिति शुद्धता | mm | ०.००३/३०० | ०.००३/३०० | |
| लुब्रिकेसन प्रणाली | लुब्रिकेशन युनिट क्षमता | L | ०.७ | ०.७ |
| लुब्रिकेसनको प्रकार | ग्रीस स्नेहन | ग्रीस स्नेहन | ||
| अन्य | हावा आवश्यकताहरू | किलोग्राम/सेमी² | ≥६ | ≥६ |
| हावा स्रोत प्रवाह | मिमी³/मिनेट | ≥०.५ | ≥०.५ | |
| मेसिनको तौल | KG | 42 | 42 | |
उत्पादन कोटिहरु
-
सीएनसी ठाडो घुमाउने र मिलिङ कम्पोजिट सेन्ट...
-
हाई स्पीड सीएनसी मेसिनिङ सेन्टर जीएम सिरिज
-
हाई स्पीड सीएनसी मिलिङ जीटी शृङ्खला
-
डुअल-स्पिन्डल सीएनसी लेथ SK32
-
पाङ्ग्राको लागि CNC ठाडो मेसिनिङ केन्द्र RFTV510...
-
W को लागि CNC ठाडो मेसिनिङ केन्द्र RFMV श्रृंखला...
-
व्हील हबको लागि CNC ठाडो खराद RFCL63V/D
-
व्हील हबको लागि CNC तेर्सो खराद RFCP श्रृंखला
-
क्र्याङ्कशाफ्ट HG40/50QZ को लागि विशिष्ट मेसिन
-
विशिष्ट CNC टर्निङ र ग्राइन्डिङ मेसिन HGQM-01
-
फ्लाईव्हील HG40/50L को लागि विशिष्ट मेसिन
-
रियर एक्सल HGZK-06 को लागि विशिष्ट मेसिन
